产品名称:机箱竖版组装图
产品分类:JG-B型豪华铝标准机箱
产品规格:00*00*00

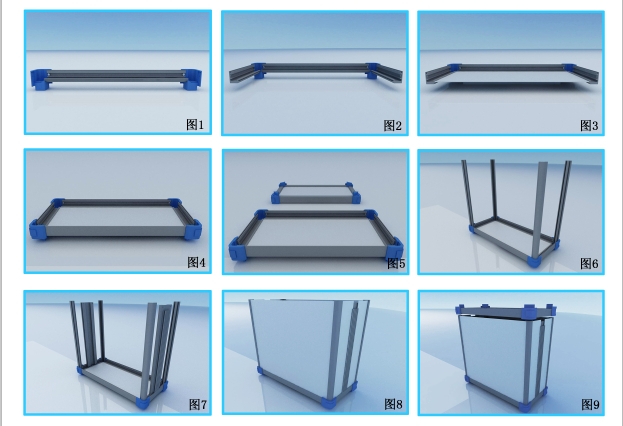

机箱竖版组装图


安装步骤

图1:先将一根横筋两侧安装两个包角,用M3螺丝固定。

图2:包角两侧安装立柱,用3M螺丝固定。

图3:插入前面板。

图4:再将一根横筋两侧安装两个包角,用M3螺丝固定后,再将

其与立柱安装,用M3螺丝固定。

图5:重复1-4步骤再组装成机箱的后盖。

图6:用M4螺丝固定四个侧筋。

图7:用M4沉头螺丝固定两个拉筋。

图8:插入上下两块盖板,两侧四块侧板及底台,左右侧筋放入

M4螺母,底台放在左右侧筋对应M4螺母位置安装固定。

图9:最后将组装成的机箱后盖装上,用M4螺丝固定。

专利号:ZL 2015 2 0853332.4

专利号:ZL 2015 1 0721069.8
